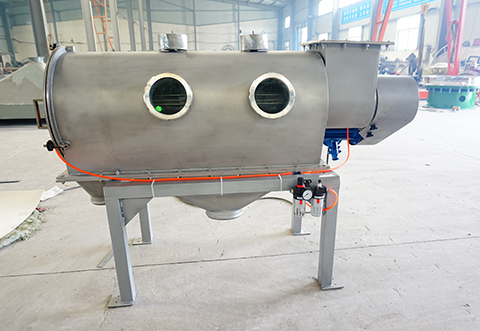

WQS18-65臥式氣流篩分機介紹

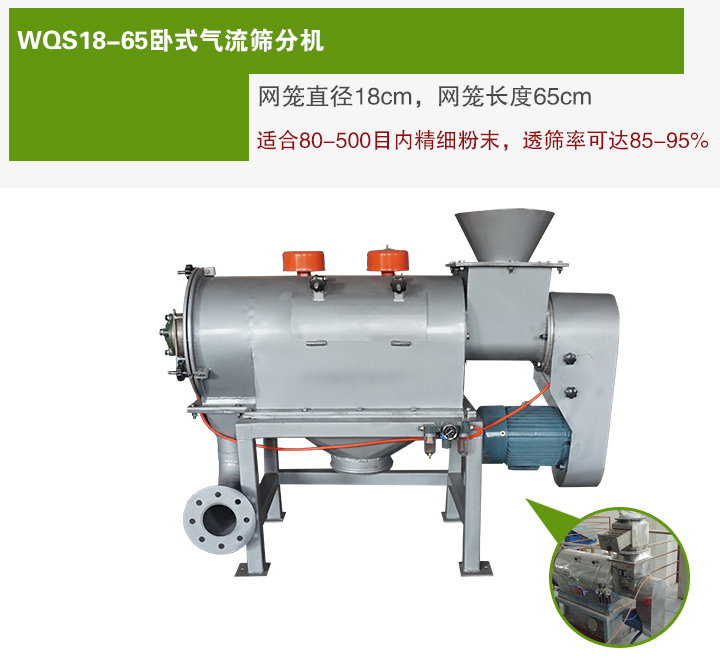

WQS18-65臥式氣流篩分機，網籠直徑18cm，網籠長度65cm。WQS氣旋篩分機形狀為橫臥狀又叫臥式氣流篩分機或臥式氣流篩粉機，可用于500目?jī)?nèi)的，普通振動篩難篩分的精細粉末物料，采用氣流混合，物料噴射過網，可對結塊物料進行再破碎，自動清網，不粘網，物料透網率達95%，產量可達10噸/時。

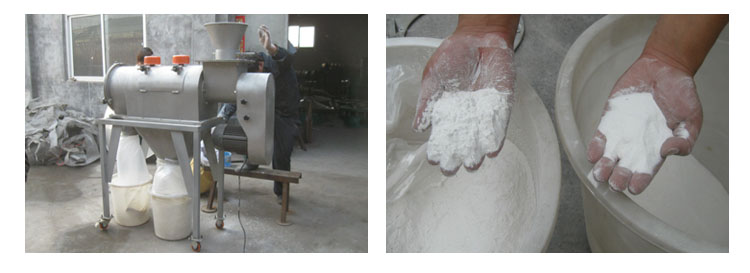

臥式氣流篩分機作用

臥式氣流篩分機可將物料進行分級，除雜和再破碎。

顆粒分離：將不同粒徑的物料分成兩種規格，通常在 40 µm 到 5 mm 的范圍內。

除雜：物料在進入生產過程前去除異物和雜質。

再破碎：篩分過程中，對結塊物料有二次破碎功能

臥式氣流篩分機試機視頻

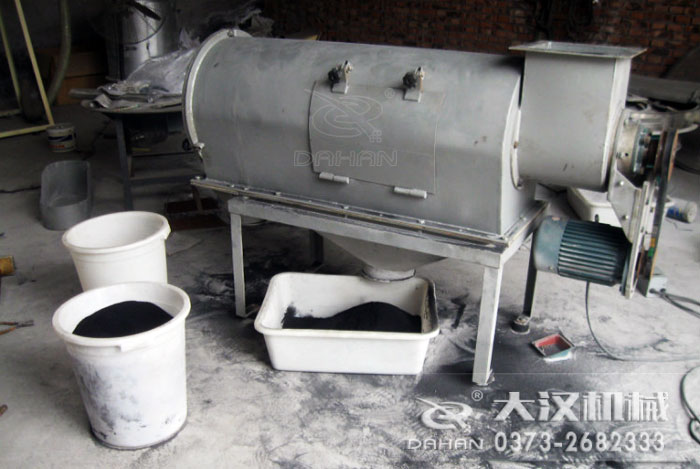

篩分煤粉

篩分海藻纖維

篩分中藥粉

篩分石膏粉

篩分硅微粉

篩分氧化鋁

臥式氣流篩分機應用范圍

臥式氣流篩分機可篩選密度小(比重輕)、輕微濕度、纖維多、易結塊、易附粘性粉或有靜電反應的精細粉末物料，用纖維網篩選可避免靜電反應現象，能解決普通振動篩難篩分的微細粉末。

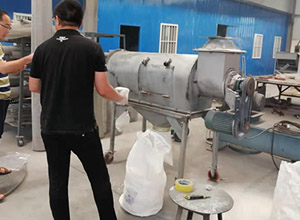

物料：中藥粉

產量：300公斤/時

目數：100目

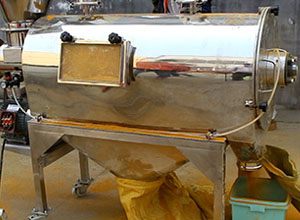

物料：硫磺粉

產量：300公斤/時

目數：80目

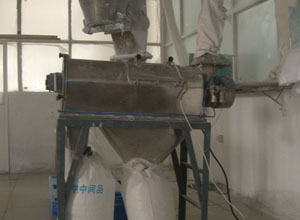

物料：重質純堿

產量：25-30噸/時

目數：16-140目

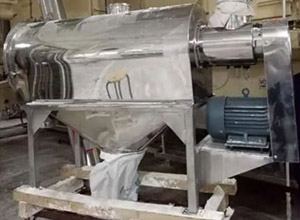

物料：面粉

產量：2噸/時

目數：20目

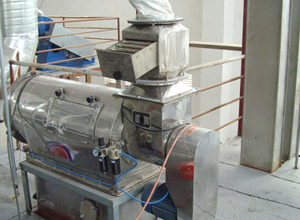

物料：食品添加劑（比重0.6）

產量：1.3噸/時

目數：14目、60目

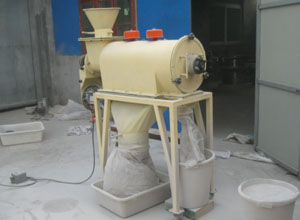

物料：石墨粉

產量：1噸/時

目數：60-100目

物料		篩網目數（目）	產量（kg/h）	型號
	輕鈣粉	120-180	600	WQS18-65
	重鈣粉	400	800	WQS18-65
	淀粉	300	500	WQS18-65
	鋅粉	325	900	WQS18-65
	粉煤灰	120-200	364	WQS18-65
	藥粉	120-160	1000	WQS30-100
	石英粉	180-270	1280	WQS30-100
	木粉	100-300	2000	WQS50-130
	云母粉	300-400	1500	WQS50-130

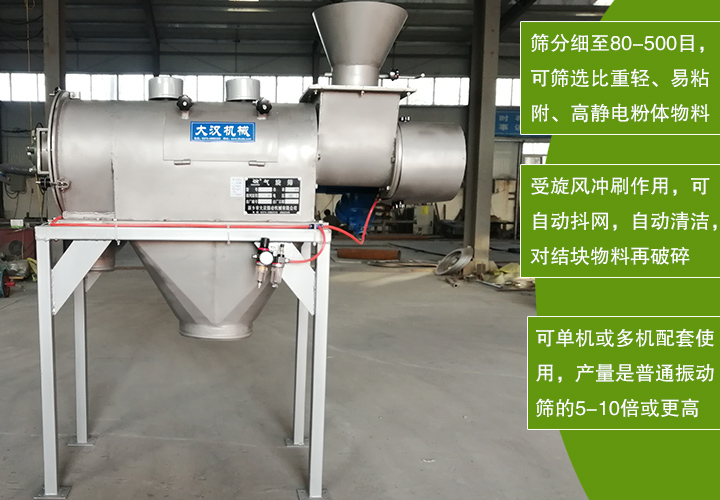

臥式氣流篩分機優點

可用于500目?jī)?nèi)的粉末，顆粒物料，纖維網篩選可避免產生靜電，減少篩網堵塞。

可單機或多機配套、篩分效率達95%，產量是普通振動篩的10倍。

采用旋風沖網，可自動抖網，自動清網，對結塊物料可進行二次破碎。

網籠采用密封隔離罩，無粉塵飛揚現象

臥式氣流篩分機原理

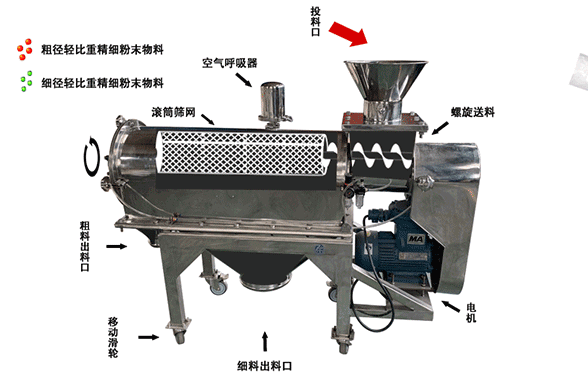

臥式氣流篩分機工作時，物料油螺旋輸送系統進入篩機內，與氣流混合、霧化進入網筒內；通過網筒內風輪葉片使物料在離心力和旋風推進力的作用下，物料噴射過網，細料從細排出口排出，不能過網的粗料沿網筒壁從粗排料口排出。

臥式氣流篩分機技術參數：

型號	材質	功率	適用	推薦價格
WQS18-65	Q235A	2.2KW	500目以下篩分	16000-22000
	SUW304
WQS30-100	Q235A	4KW		23000-36000
	SUW304
WQS50-130	Q235A	5.5KW		35000-55000
	SUW304

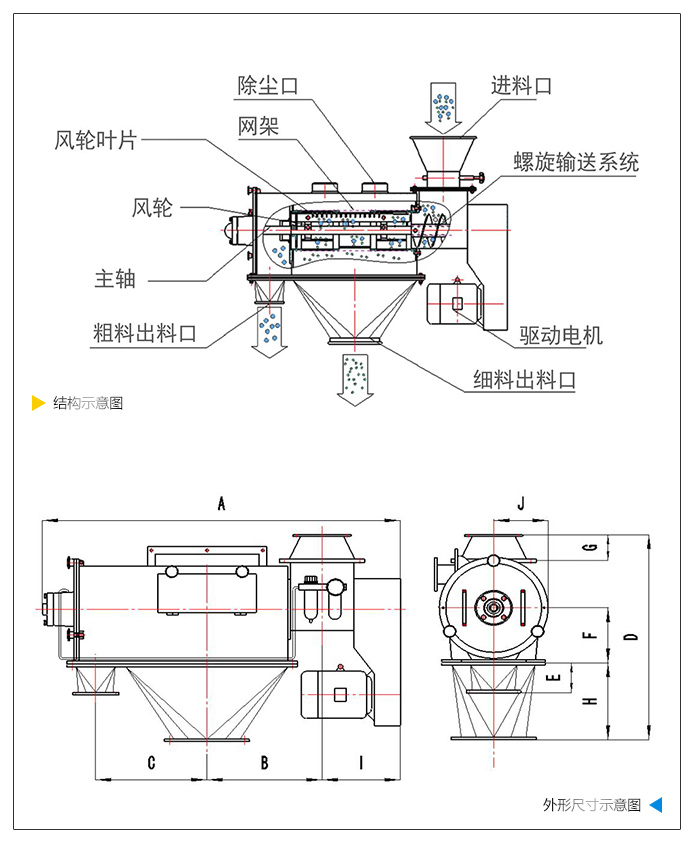

臥式氣流篩分機結構圖和外形尺寸

型號	A	B	C	D	E	F	G	H	I	J
WQS18-65	1430	460	420	1005	135	230	250	330	340	210
WQS30-100	1845	655	766	1240	320	285	300	350	380	290
WQS50-130	2230	870	790	1775	280	515	150	660	400	485

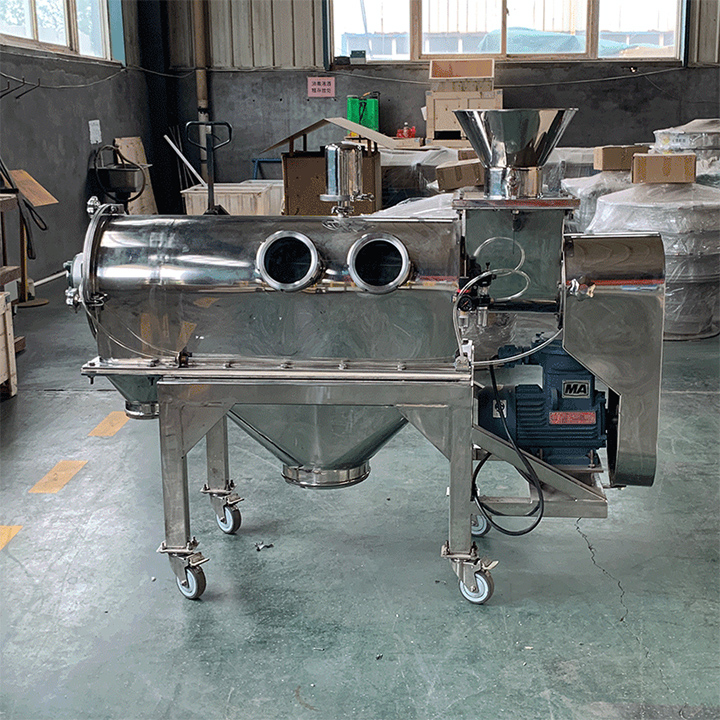

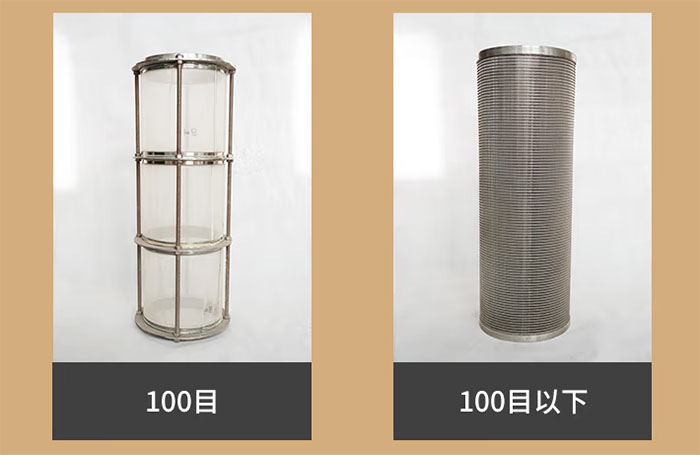

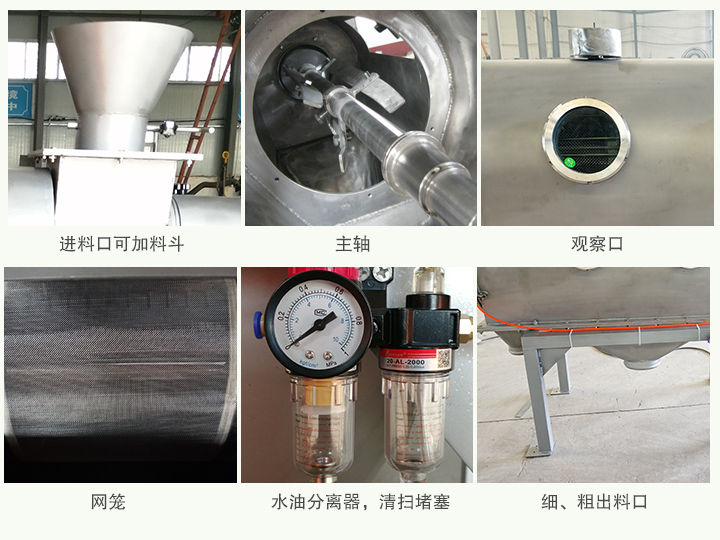

臥式氣流篩分機細節展示

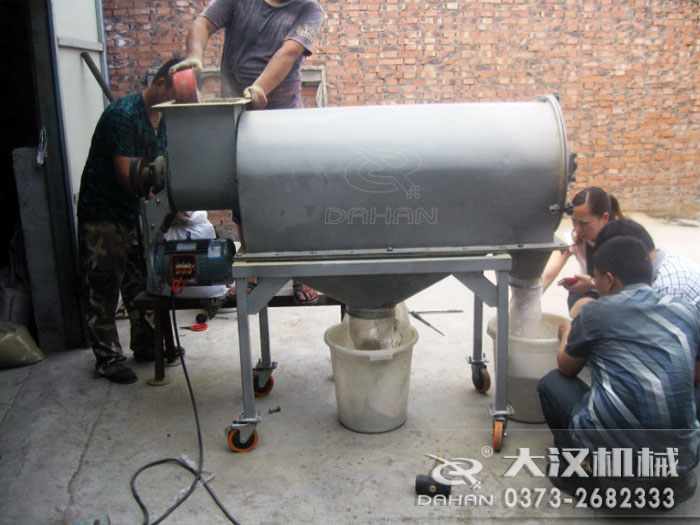

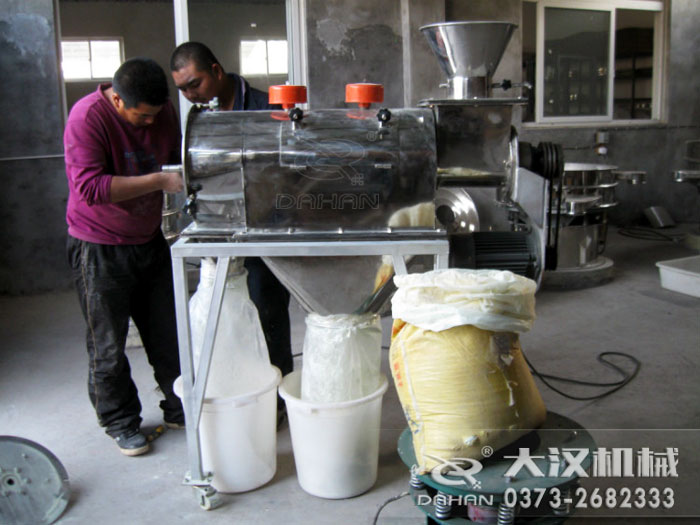

臥式氣流篩分機試機展示

臥式氣流篩分機安裝調試：

1.設備長途運輸后要將所有緊固螺栓檢查一遍并緊固，當篩機吊裝搬移固定位置后，應注意篩機整體處于水平位置。否則，會影響篩機的正常運轉。

2.對設備基礎無特殊要求，一般放置水泥地面直接使用即可。

3.凈化壓縮空氣與空氣過濾器接頭聯接用耐壓(P=0.1MPa)膠管相連。

4.與其它設備配套的聯接方式采用螺紋膠管、粗布、合成纖維管進行軟聯接，也可與管道直接相聯。

5.開動臥式氣流篩分機前應檢查端蓋、觀察孔、各聯接部位有無松動，各聯接口是否密封良好。

6.注意觀察篩選機轉子(流化條)和帶動篩網架轉動(指FSQWZ型)的減速機是否按機身箭頭所標示的規定方向轉動，確保無誤才能運行。

售后服務：

1.保修期內非因操作不當造成需要更換的零配件及設備由我廠負責包修、包換。

2.質量保證期結束后，我廠將繼續免費提供售后服務，不限年份終身服務，僅收取零部件成本費，免收人工費，免收維修費。
